DT125R再生記その4 |
平成18年9月17日 電装交換 公道走行が出来るようにするためには、灯火類をつけなくてはならない。 バイクを貰った時点で、すでにメインハーネスはなかったので、バイク全体の配線からやり直すことになる。 |
|
![]() |

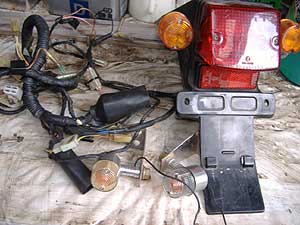

メインハーネスと頂き物のテールランプ一式とフロントウィンカー。 ハーネスはオークションで1000円ポッキリ。 フロントウィンカーはセローかTW用らしい。レンズが透明。 テールランプ一式はどうやらKSR用らしい。 |
![]() |

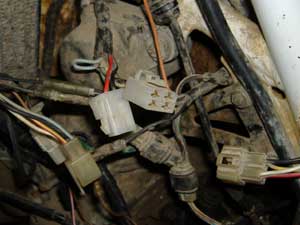

作業開始は16日。 配線図を見ながらひょいひょいとハーネスを付け替えていく。 YPVS、点火系と進んで充電系に至ったところでストップ。 レース仕様にするために、レギュレータにつなぐカプラーのところが大幅に変更されていた。メインハーネス側のカプラーと形が合わないうえに、配線が一部省略されていた。電気に弱い人間なので、ココでしばらく考え込んだ。 |
![]() |
考えこんだ結果、ガラクタ箱にあった、なにやら所属不明のバイクのハーネスから形の合うカプラーを持ってきて、配線をギボシでつなぐことにした。ここでテールランプとウィンカーをくれたイシイ氏が登場。手先が器用な氏にギボシ配線を依頼。とてもキレイに作業をしていただいた。 |
![]() |

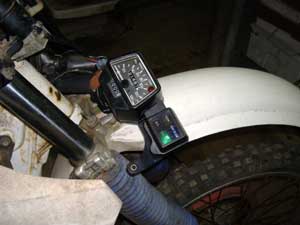

ひととおり配線を終えたところで、メインスイッチをON! みごとにニュートラルランプが点灯した。 |
![]() |

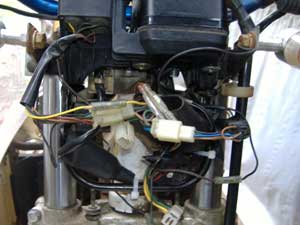

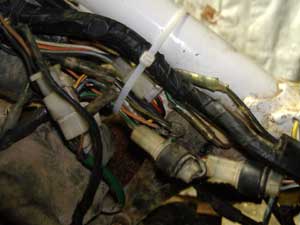

結線の終わったメインハーネスをフレームにタイラップでとめる。 オイルランプとホーンの線が余っているが、これは後日にまわす。 |
![]() |

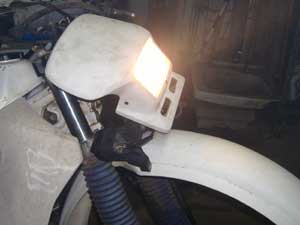

充電電圧を測るためにエンジンを掛ける。 濃い目の混合ガスのせいでプラグをかぶらせてしまい、始動させるのにえらく手間取った。エンジンが掛かったところで、ヘッドライトを点灯。DTはエンジンが掛からないとヘッドライトが点かない。 バッテリーの端子にテスターを当て、充電電圧を測ったところ14.5Vと充分な電圧があった。エンジンの回転数を上げても電圧は一定。ジェネレータもレギュレータも故障していないようで良かった。 |
![]() |

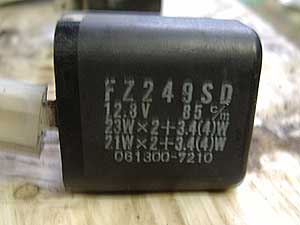

日付が変わって17日。 ウィンカーを付けねばならない。 ウィンカーをつけるにはウィンカーリレーが必要だ。 KRのものか知らんが、ガラクタ箱にあったウィンカーリレー。 なぜか同じものが3つもあった。L字型のカプラーも所属不明のハーネスから持ってきた。 |
![]() |
![]() |

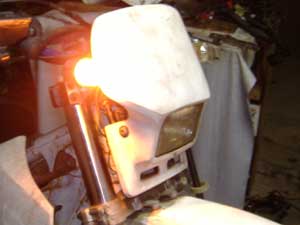

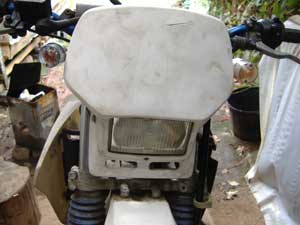

フォークのクランプにウィンカーを取り付け、配線する。 このウィンカーはマイナスの線がなくボディアースになっているので、メインハーネスにあるウィンカー用のマイナス線を延長し、フォークのクランプ部分に共締めした。ヘッドライトカバーを取り付け、ウィンカーの位置を確認。いささか高い位置にあるとは思うが、まぁこの程度で問題なかろう。そもそも頂き物なのでぜいたくを言っている場合ではない。 |
|
![]() |

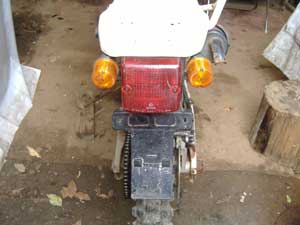

頂き物のテールランプ一式を装着。 当然ながら違う車種のものなのでスンナリ付くわけがない。 リヤフェンダーの傾きとテールランプ基部の傾きが違うため、そのままつけると内側に追い込まれる形になってしまう。 そこで作業机の引き出しに入っていた、ウレタン板を折り曲げ、リヤフェンダーとの間に挟みこんで高さを調整した。ボルトで止めようと思ったが、長さの合うものがなかったので、前後に穴を開けてタイラップでとめた。ウレタンが振動を吸収してくれるので問題ない。 |
![]() |

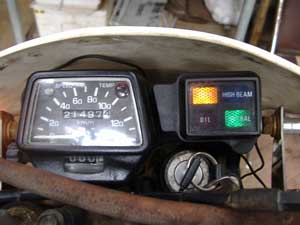

メインスイッチを入れ、ウィンカーを点灯してみる。 インジケータランプが点灯した!。 しかし、点滅速度がエライゆっくりだ。リレーがおかしいのかと思い、別のヤツに換えてみたが結果は変わらない。そこで物知りのおぢさんに聞いてみたところ、前後のウィンカーで球のW数がちがうとそういう症状があらわれるそうだ。 |
![]() |
前のウィンカーの球は23Wだった。 KRも23Wだったことを思い出し、スペアのウィンカーから球を抜いて、リヤウィンカーに取り付けた。 今度はキチンと点滅してくれた。 フロントウィンカーがまぶしいくらいに光っている。 とりあえず、灯火類の作業はおわり。大分形になってきた。 |
